Автопаркинг с блоком бытового обслуживания в г. Владивосток

Местоположение

Адрес проекта: район проспекта Острякова, д. 26; ул. Амурская, дом 55, г. Владивосток.

Характеристики объекта

— Обобщённая информация о площади:

Площадь участка — 3073 м2
Площадь застройки — 980,90 м2
Общая площадь здания — 6582,35 м2
Количество этажей, в том числе:
- подземных 2 этажа
- надземных 5 этажей
Высота здания — 32,17 м

— Назначение: автопаркинг с блоком бытового обслуживания.

— Конструктивная система: каркасно-стеновая с безбалочными перекрытиями и локальным устройством контурных балок.

— Материалы и конструктивные элементы:

Фундаменты — под наружние и внутренние вертикальные конструкции толщиной 800 мм. Заполнение между несущими конструкциями - 300 мм.
Стены подземной части — монолитные ЖБ толщиной 200/300/400 мм.
Плиты перекрытий подземной части — монолитные ЖБ толщиной 220 мм (отм. -4,000) и 300 мм.
Надземная часть: стены — монолитные ЖБ 200 мм (бетон В25 W4 F75); колонны 300×300, 300×600, 400×400 мм; пилоны 400×1800 и 200×1500 мм; плиты перекрытия — 200 мм.

Поставленные задачи

Основание для разработки раздела 'Конструктивные решения' — Техническое задание на проектирование указанного объекта. Раздел выполнен в соответствии с ГОСТ Р 21.101‑2020 и составом, предусмотренным Постановлением Правительства РФ №87.

Выполненные работы

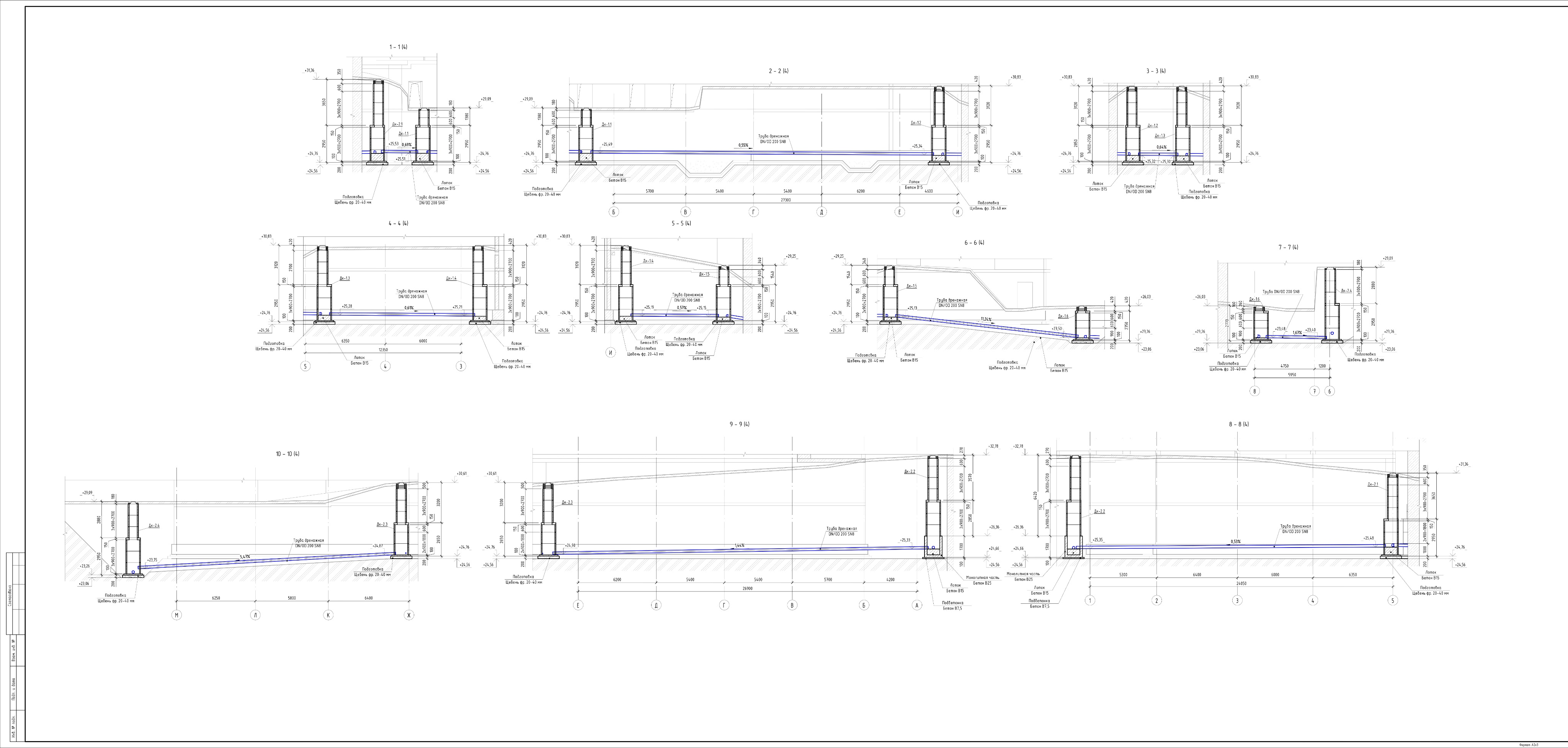

— Подготовлена текстовая часть тома 'Конструктивные решения' (27 листов) и графическая часть (ГЧ1 — 57 листов, ГЧ2 — 9 листов).

— Выполнены расчёты конструкций методами, реализованными в ЛИРА‑САПР (конечные элементы) и аналитические расчёты по действующим нормам; проверка по I и II группам предельных состояний.

— Выполнено обоснование конструктивных решений (фундаменты, стены, колонны, перекрытия), определены марки бетона, защитные слои, мероприятия по гидро- и антикоррозионной защите.

Особенности / условия

— Климат: муссонный (юг Приморского края). Среднегодовая t = +4.6°C; январь средняя −12.7°C (абсолютный минимум −20°C); август средняя +19.7°C (абсолютный максимум +33.6°C). Отопительный период — 197 суток. (Данные по СП 131.13330.2020 и др.)

— Нагрузки и климатические параметры: район по снеговой нагрузке II (вес снегового покрова 1.0 кН/м²); район по ветровому давлению IV (нормативное значение ветрового давления 0.48 кПа). Толщина гололедного настила 15 мм.

— Сейсмичность: базовая сейсмичность участка оценена в 6 баллов согласно нормам (ОСР‑2015 и региональные нормативы).

— Инженерно-геологические условия: выявлено 5 инженерно-геологических элементов (ИГЭ):

ИГЭ‑1: техногенные (насыпные) грунты — механическая смесь щебня, дресвы, суглинка, строительного мусора (мощность 1.5–4.5 м).
ИГЭ‑2: делювиальные глинистые отложения (суглинки, глины).
ИГЭ‑3: элювиальные глинистые отложения (глины, суглинки).
ИГЭ‑4: полускальные риолиты сильновыветрелые, низкой прочности (встречаются на глубинах 8.2–9.8 м).
ИГЭ‑5: скальные риолиты средневыветрелые (глубже 10 м).

Нормативные документы

Перечень нормативных документов, использованных в проекте:

— Федеральный закон РФ «Градостроительный кодекс» №190‑ФЗ;

— Федеральный закон РФ №261‑ФЗ «Об энергосбережении»;

— Федеральный закон РФ №123‑ФЗ «Технический регламент о требованиях пожарной безопасности»;

— Федеральный закон РФ №384‑ФЗ «Технический регламент о безопасности зданий и сооружений»;

— СП 20.13330.2016 «Нагрузки и воздействия»; СП 22.13330.2016 «Основания зданий и сооружений»; СП 28.13330.2017 «Защита строительных конструкций от коррозии»; СП 50.13330.2024 «Тепловая защита зданий»; СП 51.13330.2011 «Защита от шума»; СП 63.13330.2018 «Бетонные и железобетонные конструкции»; СП 70.13330.2012 «Несущие и ограждающие конструкции»; СП 430.1325800.2018 «Монолитные конструктивные системы» и др.

Результаты / итог работы

— Проект содержит конструктивные решения, обеспечивающие требуемую прочность и пространственную жёсткость (взаимодействие стен, колонн и ядер жёсткости).

— Расчёты конструкций выполнены по I и II группам предельных состояний; приняты марки бетона и арматуры, толщины защитных слоёв; предусмотрены мероприятия по антикоррозийной защите и гидроизоляции.
